獎勵獎
●設計人力操縱傳動中所使用的燒結制品群的開發(見圖10) 金剛石公司
圖10
本制品群是構成人力操縱傳動中齒輪變速機構的部件。同一制品群內包含塊類8件、桿類2件、轂類4件,共計14件。
在本次的開發中,通過使用design in 方法,實現了系統的綜合優化,提高了結構燒結部件的性能包含經濟因素的燒結部件的優點顯而易見,這不僅是對用戶,而且對
粉末冶金界也是大的貢獻。

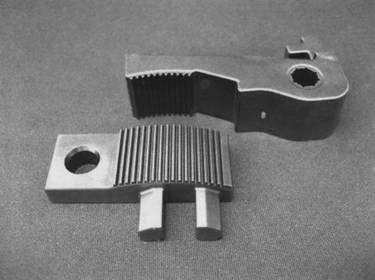

●具有不完全齒輪形狀的操縱部件的開發(見圖11) 保來得
本制品是汽車操縱位置所使用的部件。
圖11
根據所要求的強度,材料是Fe-Cu-Ni-Mo-C體系經滲碳熱處理,其密度齒輪A是7.0g/cm3,齒輪B是6.8g/cm3。由于本制品是不完全齒輪,所以,為了確認齒輪精度的測定,測定齒端、齒根部分圓徑部分的圓弧,由測量偏差所引起的精度管理法的確定是一個重要的課題。因此,在本開發中,發現了自齒輪的中心到各齒端的距離有一定的傾向,通過對成形、燒結工序中尺寸變化的偏差進行反饋,實現了嚙合精度管理法的確立與確保制品的質量。而且關于操縱調整時嚙合的解除,由齒輪A與齒輪B的密度不同所引起的咬合的問題,通過設計制品齒節距的微妙差異而得到解決。實現了該部件的批量生產。
●高精度CVT油泵驅動用鏈輪齒的開發(見圖12) 金剛石公司
圖12
本制品是汽車中CVT油泵驅動用鏈輪齒部件。
近年來,以進一步提高裝載有CVT機構的汽車的燃料效率,有在CVT輸入軸之外再設置鏈驅動的油泵驅動機構的情況,這里所使用的鏈輪齒,要求與鏈的高張力相對應、輕量化、高精度化,進而還有低成本化的問題。為了與上述條件相對應,通過對大型異形拔出孔的設定與熱處理下功夫,成功地進行了能夠滿足要求的高精度油泵用鏈輪齒的生產。本開發中通過在4處配置異形孔而實行*輕量化,降低了原料費用,減少了模具數量,從而縮短了安裝時間,降低了成本。
(未經許可,嚴禁轉載,違者必究。
(摘自:日本JPMA會刊 賈成廠譯)
